Schody - konstrukcje stalowo-drewniane na wymiar

Schody wykonywane na konstrukcji stalowej stanowią układ nośny, w którym obciążenia użytkowe przenoszone są przez elementy metalowe zakotwione w stropie oraz posadzce. Konstrukcja pracuje liniowo lub płaszczyznowo w zależności od zastosowanego rozwiązania: belki centralnej, policzków lub układu segmentowego typu zyg-zak. W każdym wariancie podstawą pozostaje profil stalowy o określonym przekroju, którego sztywność wpływa bezpośrednio na ugięcia oraz stabilność całego biegu.

W konstrukcjach oferowanych przez wykonawcę stosowane są profile zamknięte oraz blachy konstrukcyjne o dużej grubości. Profile stalowe poddawane są procesowi spawania oraz obróbki mechanicznej, następnie zabezpieczane poprzez malowanie proszkowe. Warstwa lakiernicza pełni funkcję ochronną oraz wykończeniową, zapewniając odporność na ścieranie oraz stabilność koloru w eksploatacji wewnętrznej.

Układ konstrukcyjny dobierany jest względem geometrii pomieszczenia, wysokości kondygnacji oraz sposobu komunikacji pionowej. Schody wewnętrzne w tej technologii mogą być prowadzone jako biegi proste, zabiegowe lub z podestem, przy zachowaniu odpowiednich parametrów użytkowych: wysokości stopnia, głębokości biegu oraz kąta nachylenia.

Konstrukcja stalowa w schodach pełni funkcję podstawowego układu przenoszącego siły pionowe oraz poziome. W zależności od typu schodów stosuje się trzy główne rozwiązania:
• konstrukcja z profilu łamanego typu zyg-zak
• konstrukcja policzkowa z blachy stalowej
• konstrukcja jednobelkowa oparta na centralnym profilu

W przypadku konstrukcji typu zyg-zak profil stalowy prowadzony jest w formie łamanej linii odpowiadającej geometrii biegu. Każde załamanie stanowi punkt podparcia dla stopnia. Takie rozwiązanie powoduje równomierne rozłożenie obciążeń oraz ograniczenie ugięć na długości biegu.

W konstrukcjach policzkowych stosowane są blachy stalowe o dużej grubości, montowane po bokach biegu. Stopnie osadzane są pomiędzy policzkami lub na ich górnej krawędzi. Układ pracuje jako rama boczna, w której obciążenie przenoszone jest na długości całego elementu.

Schody jednobelkowe opierają się na jednej belce centralnej wykonanej z profilu o dużym przekroju. Stopnie mocowane są do belki za pomocą wsporników stalowych. Konstrukcja taka skupia obciążenia w osi biegu i przekazuje je bezpośrednio do punktów kotwienia.

Każdy z tych układów wymaga precyzyjnego dopasowania przekrojów stalowych do rozpiętości oraz przewidywanego obciążenia użytkowego.

Stopnie drewniane – materiał, obróbka i osadzenie

Stopnie w prezentowanych systemach wykonywane są z litego drewna dębowego w klasie AA. Materiał dobierany jest pod względem jednorodności struktury, układu słojów oraz wilgotności, co wpływa na stabilność wymiarową elementów w czasie eksploatacji.

Dąb stosowany w stopniach charakteryzuje się wysoką twardością oraz odpornością na ścieranie. Grubość stopni dobierana jest względem rozstawu punktów podparcia oraz typu konstrukcji stalowej. W układach jednobelkowych stosuje się większe przekroje ze względu na wspornikowy sposób pracy elementu.

Powierzchnia stopni poddawana jest procesowi szlifowania, następnie zabezpieczana poprzez lakierowanie oraz bejcowanie. Lakier tworzy warstwę ochronną ograniczającą wnikanie wilgoci oraz zwiększającą odporność na uszkodzenia mechaniczne. Bejca umożliwia uzyskanie określonej kolorystyki dopasowanej do wnętrza.

Stopnie montowane są do konstrukcji stalowej za pomocą połączeń mechanicznych. W zależności od rozwiązania stosuje się mocowanie od góry lub od spodu, z wykorzystaniem tulei, śrub oraz elementów dystansowych eliminujących bezpośredni kontakt drewna ze stalą.

Balustrady schodowe – system zabezpieczenia i sposób montażu

Balustrada stanowi integralny element schodów, odpowiadający za bezpieczeństwo użytkowania oraz usztywnienie całego układu. Mocowana jest bezpośrednio do konstrukcji stalowej lub do stopni, w zależności od przyjętego rozwiązania projektowego.

Podstawową formą są balustrady stalowe wykonane z kształtowników zamkniętych lub prętów. Elementy te poddawane są spawaniu oraz malowaniu proszkowemu, analogicznie do konstrukcji nośnej.

Wypełnienie balustrady może przyjmować różne formy:
• pręty stalowe w układzie pionowym lub poziomym
• linki stalowe napinane pomiędzy słupkami
• tafle szkła hartowanego mocowane punktowo lub liniowo

Szkło stosowane w balustradach posiada odpowiednią grubość oraz obróbkę krawędzi, co zapewnia bezpieczeństwo użytkowania. W przypadku zastosowania pochwytów drewnianych wykorzystuje się drewno dopasowane kolorystycznie do stopni.

Balustrada przenosi obciążenia poziome wynikające z użytkowania i przekazuje je do konstrukcji schodów oraz punktów kotwienia.

Schody samonośne i układy lewitujące – konstrukcja bez podpór pośrednich

Schody samonośne, określane również jako schody lewitujące, opierają swoją pracę na układzie nośnym ukrytym w konstrukcji stalowej. Brak podpór pośrednich powoduje, że cały bieg sprawia wrażenie zawieszonego, jednak rzeczywiste przenoszenie obciążeń odbywa się przez belkę lub policzki zakotwione w stropie.

W konstrukcjach jednobelkowych efekt ten uzyskiwany jest poprzez zastosowanie centralnej belki o wysokiej sztywności. Stopnie wysunięte poza obrys belki pracują wspornikowo, co wymaga odpowiedniego przekroju drewna oraz precyzyjnego montażu.

W rozwiązaniach policzkowych efekt wizualny zależy od sposobu prowadzenia blach bocznych oraz ich grubości. Cieńsze elementy przy zachowaniu odpowiedniej wytrzymałości pozwalają uzyskać lekką formę konstrukcji.

Schody samonośne wymagają dokładnego przygotowania punktów kotwienia oraz analizy nośności stropów. Każdy element musi współpracować w układzie statycznym bez nadmiernych odkształceń.

Typy konstrukcji stosowane w realizacjach

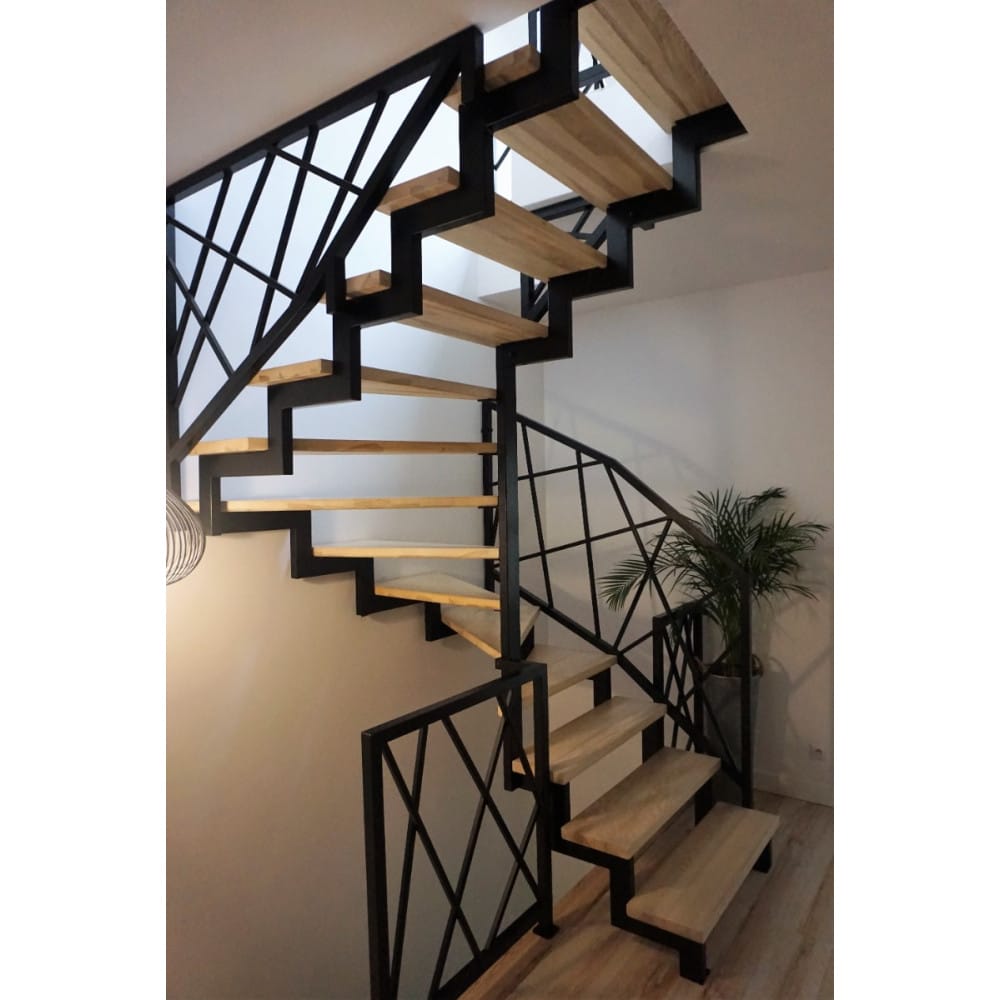

Schody typu ZYG-ZAK

Konstrukcja oparta na łamanym profilu stalowym o przekroju 80x40 mm. Profil prowadzony jest zgodnie z geometrią stopni, tworząc segmentowy układ nośny. Każdy stopień opiera się na osobnym odcinku konstrukcji, co zapewnia równomierne rozłożenie obciążeń. Rozwiązanie stosowane w układach prostych oraz zabiegowych.

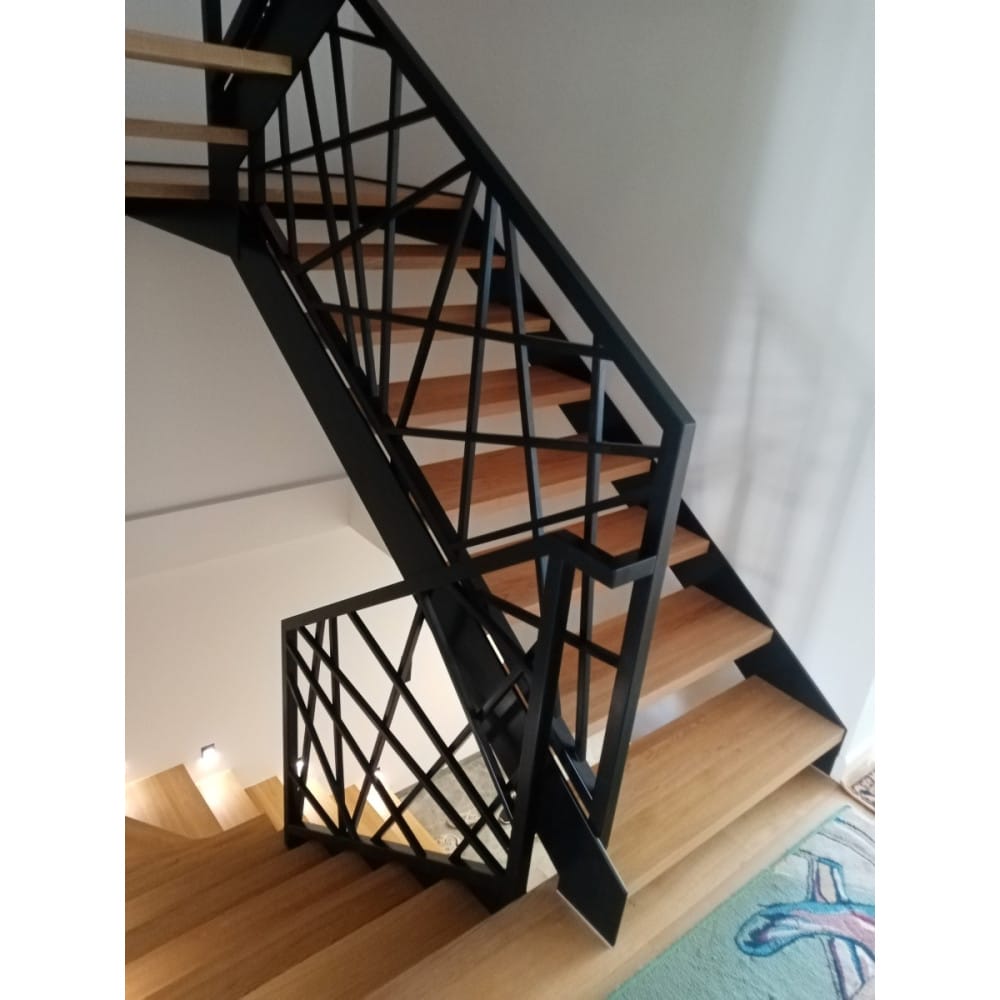

Schody policzkowe

Konstrukcja wykonana z blach stalowych o wymiarach 200x10 mm. Policzki montowane po bokach biegu przejmują całe obciążenie użytkowe. Stopnie osadzane są pomiędzy elementami lub na ich górnej krawędzi. Układ charakteryzuje się wysoką sztywnością boczną oraz stabilnością całego biegu.

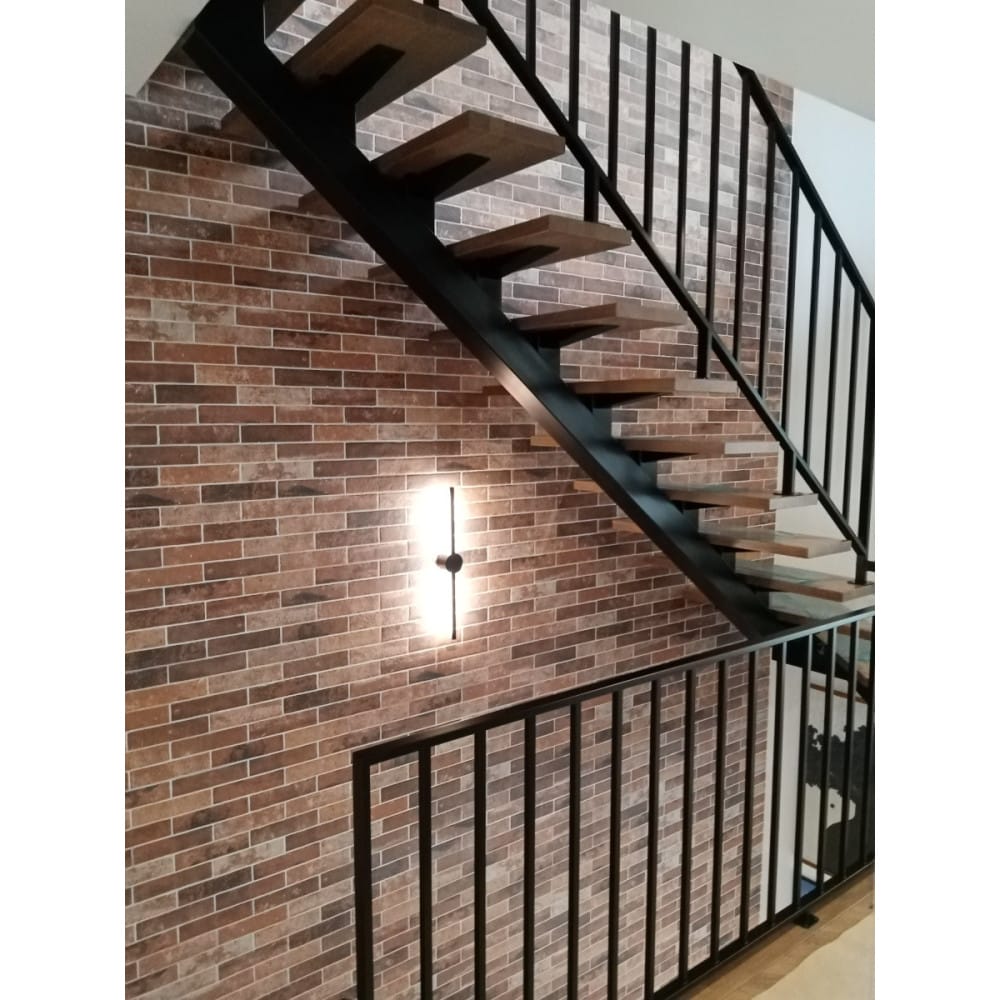

Schody jednobelkowe

Konstrukcja oparta na centralnym profilu stalowym 120x120 mm. Belka przenosi obciążenia w osi biegu, a stopnie montowane są na wspornikach. Rozwiązanie stosowane w schodach samonośnych oraz w układach o ograniczonej przestrzeni montażowej.

Schody zabiegowe – geometria biegu i osadzenie stopni klinowych

Schody zabiegowe funkcjonują w układach, w których zmiana kierunku biegu realizowana jest bez zastosowania podestu. Konstrukcja stalowa prowadzona jest po łuku lub w układzie łamanym, a stopnie przyjmują formę klinową o zmiennej szerokości.

Każdy stopień opiera się na konstrukcji w dwóch punktach lub na ciągłym policzku, co zapewnia stabilne podparcie na całej długości elementu. W strefie wewnętrznej biegu szerokość stopnia ulega zmniejszeniu, natomiast w strefie zewnętrznej zwiększa się, co pozwala zachować ciągłość komunikacji.

W konstrukcjach zabiegowych istotne pozostaje zachowanie powtarzalności wysokości stopni oraz płynności linii biegu. Profile stalowe oraz blachy dopasowywane są do zmiennej geometrii, a ich połączenia wykonywane są z uwzględnieniem kierunku pracy konstrukcji.

Stopnie dębowe w tym układzie wymagają precyzyjnej obróbki krawędzi oraz dopasowania do konstrukcji. Każdy element montowany jest indywidualnie, co wpływa na dokładność całego biegu.

Schody metalowe – konstrukcja nośna bez udziału materiałów okładzinowych

Schody metalowe stanowią rozwiązanie, w którym zarówno konstrukcja nośna, jak i stopnie wykonywane są ze stali. W takich układach stosowane są kraty pomostowe, blachy ryflowane lub perforowane, które pełnią funkcję powierzchni użytkowej.

Konstrukcja opiera się na profilach stalowych lub blachach policzkowych, które przenoszą obciążenia na stropy. Stopnie mocowane są do konstrukcji poprzez spawanie lub połączenia śrubowe, co umożliwia ich wymianę lub demontaż.

Zastosowanie stali w całym układzie wpływa na zwiększoną odporność na obciążenia dynamiczne oraz intensywną eksploatację. Powierzchnie stopni mogą być zabezpieczane poprzez ocynkowanie lub malowanie proszkowe, co ogranicza zużycie materiału.

Schody metalowe stosowane są w obiektach o zwiększonym natężeniu ruchu oraz tam, gdzie wymagane są podwyższone parametry wytrzymałościowe.

Schody na poddasze i antresolę – układy o ograniczonej przestrzeni montażowej

Schody na poddaszu oraz antresoli projektowane są w warunkach ograniczonej powierzchni oraz zmniejszonej wysokości użytkowej. Konstrukcja stalowa dostosowywana jest do niewielkich otworów stropowych oraz krótkich biegów.

W takich układach stosowane są konstrukcje jednobelkowe lub zyg-zak, które pozwalają na prowadzenie biegu przy ograniczonej szerokości. Stopnie montowane są bezpośrednio do konstrukcji, a ich rozstaw dopasowywany jest do dostępnej przestrzeni.

Kąt nachylenia biegu w schodach na poddasze jest większy niż w standardowych schodach wewnętrznych, co wpływa na sposób użytkowania oraz dobór wymiarów stopni. Konstrukcja musi zapewniać stabilność mimo skróconego biegu oraz zwiększonego nachylenia.

Balustrady w takich realizacjach mocowane są bezpośrednio do konstrukcji lub stopni, a ich wysokość oraz rozmieszczenie dostosowywane są do ograniczonej przestrzeni. Cały układ wymaga precyzyjnego dopasowania do istniejącej zabudowy oraz elementów konstrukcyjnych budynku.

Montaż i kotwienie konstrukcji schodów

Proces montażu schodów rozpoczyna się od przygotowania punktów kotwienia w stropie oraz posadzce. Konstrukcja stalowa mocowana jest za pomocą kotew chemicznych lub mechanicznych, dobranych do rodzaju podłoża.

Precyzja ustawienia konstrukcji wpływa bezpośrednio na geometrię biegu oraz późniejsze dopasowanie stopni. Po zamocowaniu elementów stalowych następuje montaż stopni drewnianych oraz balustrad.

W przypadku schodów samonośnych szczególną uwagę przykłada się do osiowości konstrukcji oraz eliminacji luzów montażowych. Każde połączenie musi zapewniać stabilność układu oraz brak drgań podczas użytkowania.

Zastosowanie schodów wewnętrznych w układach konstrukcyjnych budynków

Schody wewnętrzne na konstrukcji stalowej funkcjonują jako element komunikacji pionowej powiązany bezpośrednio z układem nośnym budynku. Konstrukcja przenosi obciążenia użytkowe poprzez punkty kotwienia w stropach oraz płytach fundamentowych, a jej geometria dostosowywana jest do rozstawu ścian, otworów stropowych oraz wysokości kondygnacji.

W układach o ograniczonej powierzchni stosowane są schody zabiegowe, w których zmiana kierunku biegu realizowana jest poprzez stopnie klinowe osadzone na konstrukcji stalowej. Każdy stopień opiera się na odcinku policzka lub wsporniku, a jego szerokość użytkowa wynika z promienia skrętu biegu. Taki układ pozwala utrzymać ciągłość komunikacji przy zachowaniu wymaganych parametrów użytkowych.

Konstrukcje jednobelkowe wykorzystywane są w przestrzeniach otwartych, gdzie obciążenia skupione są w osi biegu i przekazywane przez centralną belkę do stropów. Ograniczenie liczby elementów nośnych upraszcza układ statyczny i umożliwia prowadzenie instalacji w bezpośrednim sąsiedztwie schodów.

Schody policzkowe stosowane są tam, gdzie wymagane jest przenoszenie większych obciążeń przy jednoczesnym zachowaniu stabilności bocznej. Blachy stalowe pracują na całej długości biegu, a stopnie osadzone pomiędzy nimi tworzą układ o wysokiej sztywności skrętnej.

Dobór rozwiązania konstrukcyjnego wynika z analizy obciążeń, rozpiętości oraz sposobu użytkowania. Uwzględnia się również grubość stropu, możliwość wykonania zakotwień oraz tolerancje montażowe wynikające z geometrii budynku.

Spójność materiałowa i parametry pracy układu stalowo-drewnianego

Układ materiałowy oparty na konstrukcji stalowej i stopniach dębowych tworzy system, w którym każdy element odpowiada za określony zakres pracy. Stal przejmuje obciążenia statyczne i dynamiczne, natomiast drewno stanowi powierzchnię użytkową podlegającą eksploatacji.

Profile stalowe oraz blachy konstrukcyjne dobierane są pod względem przekroju i grubości, co wpływa na ograniczenie ugięć oraz eliminację drgań. Połączenia spawane oraz śrubowe zapewniają ciągłość pracy konstrukcji, a ich rozmieszczenie wynika z rozkładu sił w układzie.

Stopnie dębowe pracują na zginanie pomiędzy punktami podparcia. Ich grubość oraz sposób mocowania zależą od typu konstrukcji. W układach wspornikowych stosowane są większe przekroje oraz wzmocnienia w strefie połączenia ze stalą. Drewno poddawane jest sezonowaniu oraz obróbce, co stabilizuje jego strukturę i ogranicza odkształcenia.

Warstwa lakiernicza nanoszona na stal w procesie malowania proszkowego tworzy powłokę o jednorodnej grubości. Powłoka ta zabezpiecza konstrukcję przed korozją oraz wpływa na trwałość powierzchni. W przypadku stopni stosowane są lakiery o podwyższonej odporności na ścieranie, co przekłada się na trwałość krawędzi oraz powierzchni użytkowej.

Balustrady wykonane z tych samych materiałów stanowią przedłużenie układu konstrukcyjnego. Słupki mocowane do konstrukcji przenoszą obciążenia poziome, a ich rozstaw dostosowany jest do rodzaju wypełnienia oraz wymaganych parametrów bezpieczeństwa.
